ПРИЛОЖЕНИЕ 3

Рекомендуемое

ОПРЕДЕЛЕНИЕ КРУТИЗНЫ ОТКОСОВ ВРЕМЕННЫХ ВЫЕМОК В ОДНОРОДНЫХ НЕМЕРЗЛЫХ ГРУНТАХ

1. Для определения крутизны откоса принимаем буквенные обозначения величин:

h — высота откоса, м;

q — крутизна (угол) откоса, град;

с и j — предельные значения удельного сцепления, кПа, и угла внутреннего трения, град, определяемые по формулам:

(1)

где c_I и j_I — расчетные значения соответственно удельного сцепления, кПа, и угла внутреннего трения, град, определенные согласно требованиям СНиП 2.02.01-83;

k_st — коэффициент устойчивость, определяемый по формуле

(2)

здесь g_n и g_c — соответственно коэффициенты надежности по назначению и условий работы, принимаемые в соответствии со СНиП 2.02.01-83; для земляных сооружений высотой (глубиной) до 10 м со сроком службы до 5 лет допускается принимать значение коэффициента надежности по назначению g_n = 1,05;

g_I — расчетное значение удельного веса грунта, кН/м³, определяемого в соответствии с требованиями СНиП 2.02.01-83. Удельный вес, кН/м³, вычисляется путем умножения плотности, т/м³, на величину ускорения силы тяжести, 9,8 м/с².

2. Находим число единиц загружения K в заданной нагрузке q, кПа, на поверхности грунтового массива по формуле

(3)

При отсутствии нагрузки на поверхности или ее расположении от бровки выемки на расстояниях, больше установленных в п. 5, принимается К = 0.

3. Определяем параметр устойчивости по формуле

(4)

4. Требуемый угол откоса q находим по значениям j, К и Е следующим образом:

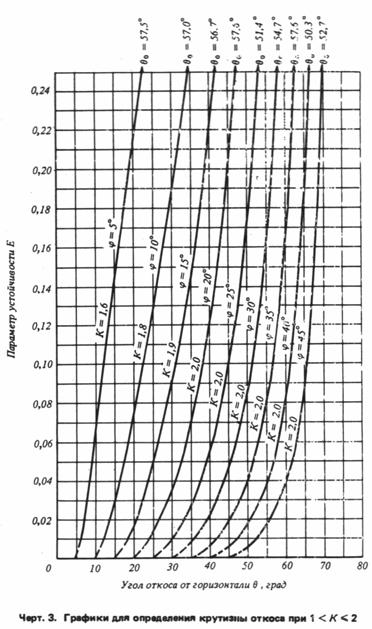

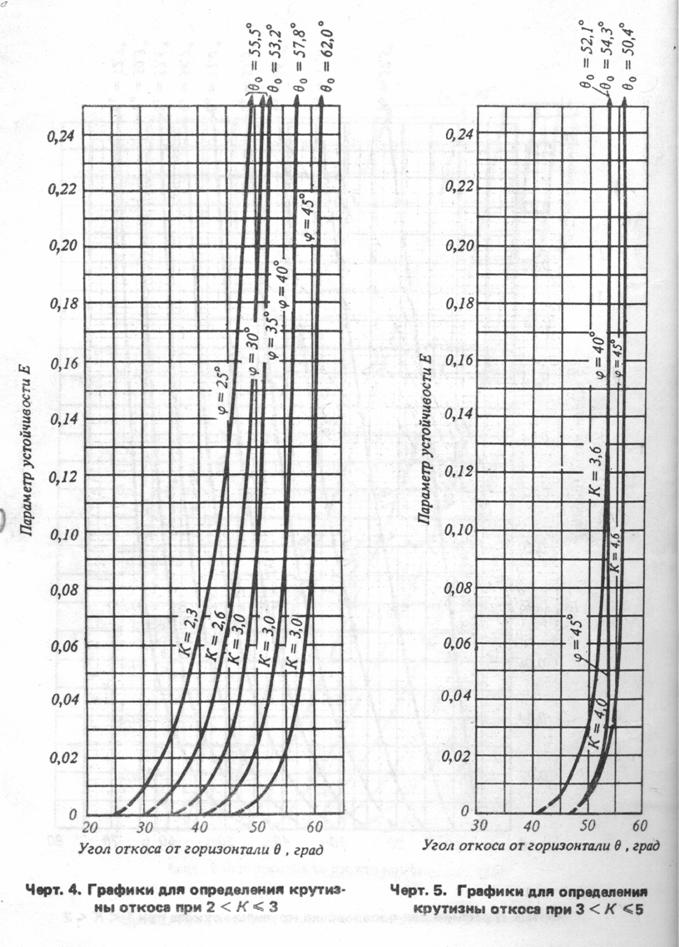

при Е £ 0,25 по графикам на черт. 1—5 с интерполяцией для промежуточных значений j и Е;

при Е > 0,25 по формуле

(5)

где q₀ — предельное значение q (обозначено на верхнем обрезе координатной сетки на черт. 1—5);

q_0,25 — значение q, соответствующее Е = 0,25.

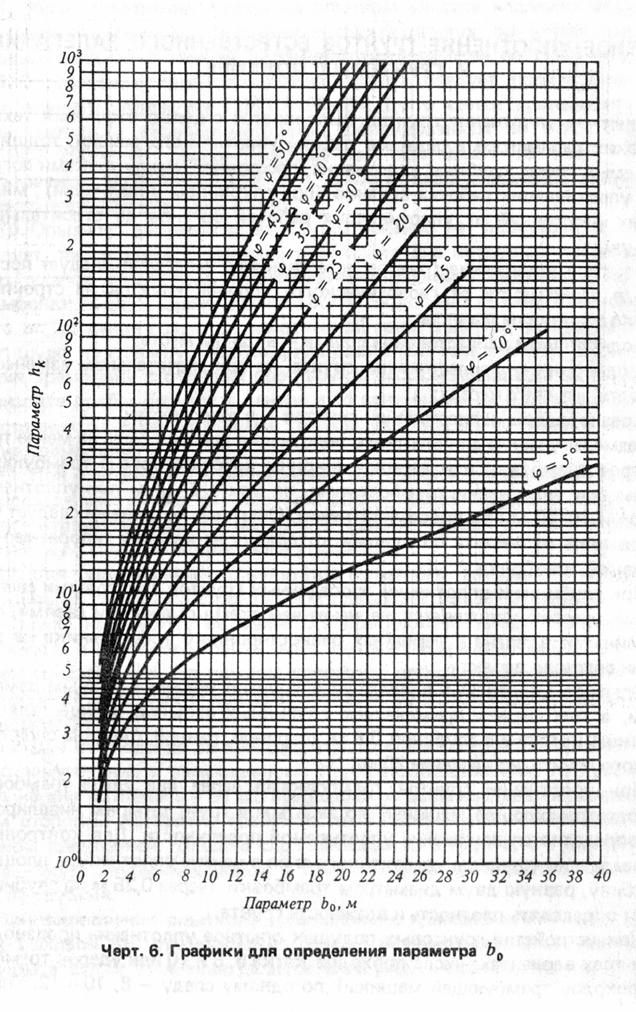

5. Для временных откосов (со сроком службы до одного года) минимальное приближение к бровке b_f, м, нагрузки, которую допускается не учитывать (К = 0) при нахождении значения q, допускается определять в зависимости от ширины призмы обрушения откоса b, м:

а) при нагрузке от сыпучего материала с удельным весом g_m £ 18 кН/м³ (например, от отвала грунта), отсыпанного под углом естественного откоса, но не более 45 от горизонтали

(6)
